Pendahuluan
Di zaman globalisasi ini.... syalala~ langsung ajah,
saya akan menjelaskan cara kerja dari powerbank handmade yang memang sudah
terkenal di rangkaian elektronika,menurut sumber yang saya baca,powerbank ini
sebaiknya hanya digunakan pada saat darurat,maksudnya powerbank handmade ini
tidak baik bila dipakai mencharge HP anda secara sering.
Fungsi
Powerbank handmade ini dikhususkan bila kita
membutuhkan sumber listrik saat keadaan genting/darurat. Berbeda dengan
powerbank pabrikan,powerbank handmade ini tidak bisa dipakai secara terus
menerus karna dikhawatirkan akan merusak baterai atau bahkan hp anda.
Komponen Utama Elekronika
Dioda Zener adalah diode yang memiliki karakteristik menyalurkan arus listrik mengalir ke arah yang berkawanan jika tegangan yang diberikan melampaui batas tegangan tembus/tegangan zener.Ini berlainan dari diode biasa yang hanya menyalurkan arus listrik ke satu arah
Transistor adalah alat semikonduktor yang dipakai sebagai penguat,pemutus dan penyambung(switching),Stabilisasi tegangan,modulasi sinyal atau sebagai fungsi lainnya.Transistor dapat berfungsi semacam kran listrik
Cara Kerja
Tegangan Dioda Zener yang sudah stabil diumpankan ke basis transistor untuk kemudian arusnya diperkuat pada kaki emitornya dengan selisih tegangan V(be) selalu 0.6V sehingga tegangan emitor ke ground menjadi (5.6-0.6=5V) sesuai dengan V(out) yang diinginkan
Jika
tegangan output 5V tadi dihubungkan ke ponsel sebagai suatu proses charging,
akan terjadi transfer energi dari catu daya ke batere ponsel yang mengakibatkan
tegangan catu lambat laun akan menurun.Nah, jika penurunan tegangan
terus berlanjut sampai kisaran 5,6V, Zener akan cut-off yang menyebabkan
transistor menjadi jenuh (Vce » 0V). Disinilah fungsi jatuh tegangan 0,6V dioda
silicon (pakai aja IN4002) diperlukan agar tegangan output (Ve) tidak melonjak
ke 5,6V akibat cut-offnya zener tersebut. Sehingga ponsel tetap aman,tapi tetap
tidak dianjurkan untuk dipakai secara terus menerus.

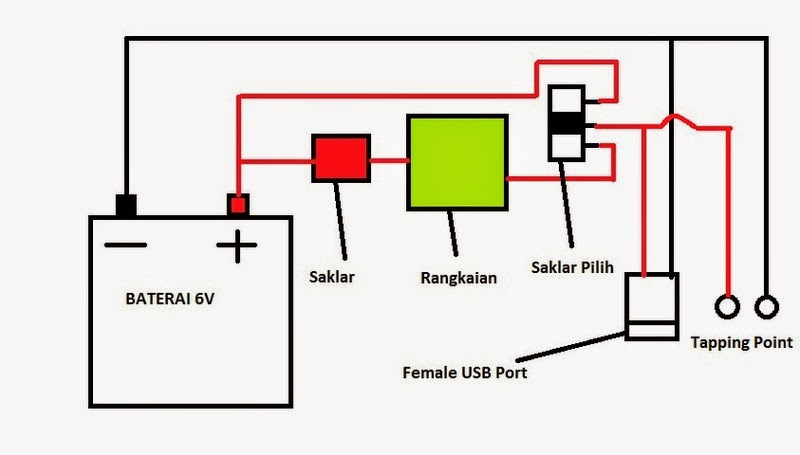

Konsep Rangkaian
Punteun ini saya buatnya di Microsoft Word,dan pas saya copas ,tampilannya jadi acak acakan,saya udah edit setengah mati dan mentoknya segini kang,saya lampirkan saja Doc. nya agar lebih jelas,silahkan download di https://www.mediafire.com/?39966o689fueu9v
